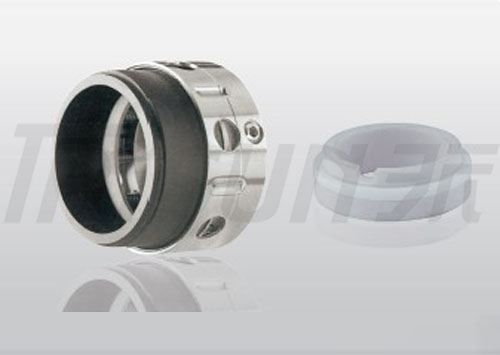

TS 58B TS 59B

技术参数：
压力：≤2.5MPa
线速度：≤25m/s
温度：-30℃～+200℃
设计特点：
a.符合IS03069和DIN24960标准
b.平衡型机械密封
c.TS 58B是橡胶○形圈结构；TS 59B是聚四氟乙烯结构
d.材料同TS 58U,TS 59U

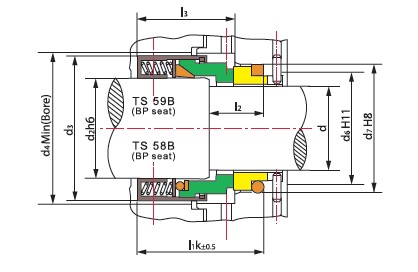

Seal size d(mm)	d₂	d₃	d₄	l₁k	l₂	l₃	d₆	d₇
14	18	32	34	42.5	18	30.5	21	25
16	20	34	36	42.5	18	30.5	23	27
18	22	36	38	45.0	20	31.5	27	33
20	24	38	40	45.0	20	31.5	29	35
22	26	40	42	45.0	20	31.5	31	37
24	28	42	44	47.5	20	34.2	33	39
25	30	44	46	47.5	20	34.5	34	40
28	33	47	49	50.0	20	37.5	37	43
30	35	49	51	50.0	20	38.0	39	45
32	38	54	58	50.0	20	38.0	42	48
33	38	54	58	50.0	20	38.0	42	48
35	40	56	60	50.0	20	38.0	44	50
38	43	59	63	52.5	23	39.5	49	56
40	45	61	65	52.5	23	39.5	51	58
43	48	64	68	52.5	23	39.5	54	61
45	50	66	70	52.5	23	39.5	56	63
48	53	69	73	52.5	25	39.5	59	66
50	55	71	75	57.5	25	44.0	62	70
53	58	78	83	57.5	25	44.0	65	73
55	60	80	85	57.5	25	44.0	67	75
58	63	83	88	62.5	25	49.0	70	78
60	65	85	90	62.5	25	49.0	72	80
63	68	88	93	62.5	25	49.0	75	83
65	70	90	95	62.5	25	49.0	77	85
70	75	95	104	70.0	28	55.5	83	92
75	80	104	109	70.0	28	55.5	88	97
80	85	109	114	70.0	28	55.0	95	105
85	90	114	119	75.0	28	60.0	100	110
90	95	119	124	75.0	28	60.0	105	115
95	100	124	129	75.0	28	60.0	110	120
100	105	129	134	75.0	28	60.0	115	125
